投切电容控制器数据不动、电表严重过补？只因电容柜接在 CT 前端，新装电容柜先核对一次走线顺序

一、现场踩坑实录：换新补偿器，却出现诡异矛盾故障

不少轻载厂区老式补偿控制器采样门槛高，车间负载一轻就触发欠流保护罢工。客户专门更换了我司 5mA 高精度补偿器，本以为半小时就能调试完工，远程视频跟着一步步接线，结果硬生生耗 3 小时才揪出问题，今天完整复盘，电工同行、工厂老板千万别再踩同款坑。

真实故障现场：两套数据完全分裂

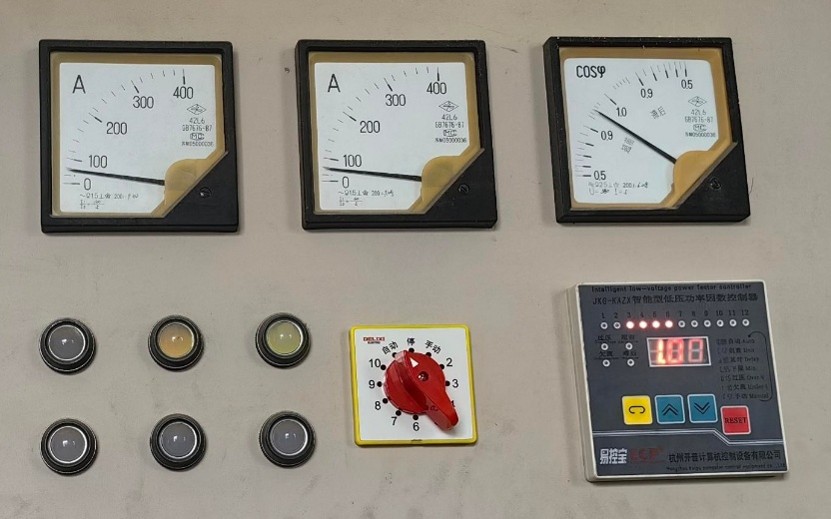

厂区平时生产负载极低，新装电容 + 高精度控制器上电后，面板显示功率因数接近 1.0，初看一切正常。

手动投切任意一档电容，怪事直接出现：

1. 补偿控制器屏幕电流、功率因数数值纹丝不动，看不出半点变化；

2. 供电局计量电表完全相反，每投一组电容就严重过补，功率因数直接跌到 0.5；

两套设备数据完全割裂，一边看似补偿正常，一边疯狂过补，排查瞬间陷入僵局。

二、3 小时无效排查：所有人都陷入同一个思维误区

出现数值不动，我们下意识认定是电流采样回路故障，围着 CT 互感器反复折腾，白白浪费大量工时：

1. 一遍遍核对 CT 变比参数，把所有二次端子全部重新紧固；

2. 反复调换电压、电流相序、极性，多轮投切对比测试；

3. 怀疑互感器绕组破损、绝缘故障，甚至打算采购全新互感器替换。

现场负载太轻，进线电磁场干扰强，钳形表测量微弱电流时，摆放角度稍有偏差读数就剧烈波动，根本没法判断互感器好坏。整条二次线路全部排查一遍，硬件、接线全都没问题，故障依旧找不到。

三、拍到一次主回路，终于揪出藏在源头的元凶

二次回路排查完全无解，我们调整思路，让客户全程拍摄变压器到负载整条一次进线，拍到 CT 采样点位时真相一目了然：

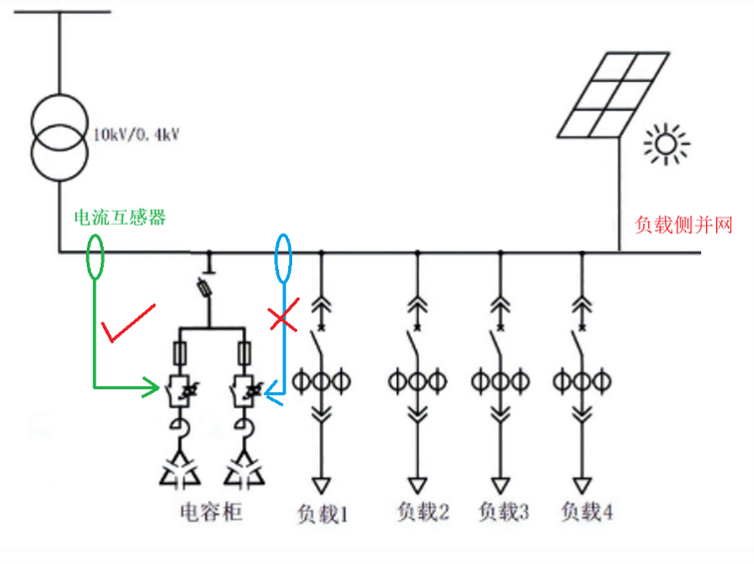

电容补偿柜并网点，接在了电流互感器 CT 的前端。

大白话拆解故障底层逻辑（老板电工都能看懂）

1. CT 装在负载侧、电容柜在 CT 上游：电容投切产生的容性电流，根本不会流过采样互感器；控制器接收不到无功变化信号，屏幕数据自然一动不动。

2. 但电容直接并联在变压器总进线，所有容性电流全部流入供电局计量电表，电表完整捕捉到过补无功，一投电容功率因数直接暴跌，每月罚款少不了。

简单说：控制器 “看不见” 电容补偿，供电局电表却看得一清二楚，两头数据彻底脱节。

四、一步整改解决问题，附现场实操避坑 3 条铁律

最简整改方案：只调整一次回路接线顺序，把电容柜并网点改到 CT 互感器下游，保证厂区负载电流、电容补偿电流全部穿过采样 CT。

改造完成后再次投切电容，控制器电流、功率因数同步跟随变化，和供电局电表数据完全匹配，过补、罚款难题一次性根除。

一线电工必记避坑要点：

1. 新装电容柜先核对一次走线顺序：进线→CT 采样点→电容柜→车间负载，严禁电容柜装在 CT 前端；

2. 轻载厂区排查故障别依赖钳形表，微弱电流极易受电磁场干扰，读数不准容易误判互感器故障；

3. 投切电容后控制器数值毫无波动，优先查 CT 与电容一次安装位置，再排查二次采样线路，少走九成弯路。

各位电工师傅、工厂老板，你们配电房调试时遇到过控制器和电表数据对不上的情况吗？评论区聊聊你踩过的补偿故障坑！

文章转发给身边管配电、管电费的同行，少踩无功补偿调试大坑。
