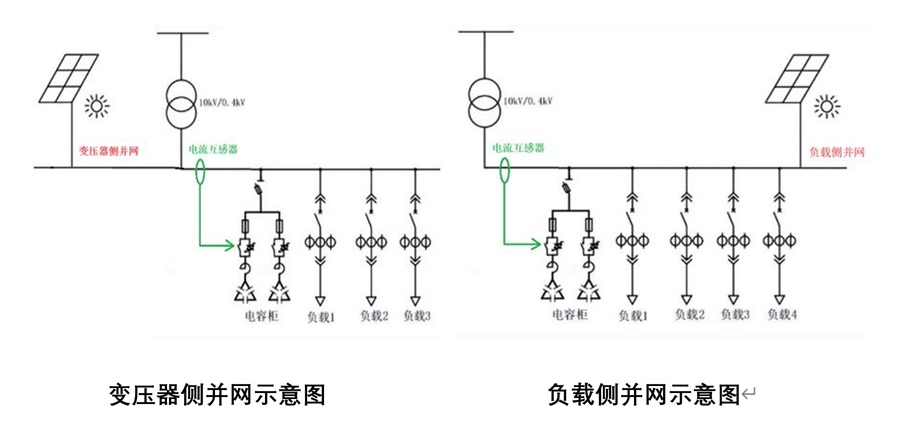

光伏并网功率因数达标，月底仍被罚上万？病根全在并网点，3 套整改方案按需选一、工厂老板、电工共同踩坑：明明补偿正常，力调罚款月月上门 不少装了分布式光伏的工厂，都遇上这种糟心事： 配电房电容控制器屏幕上，功率因数稳定 0.99，投切动作全部正常，电工反复校准 CT、更换电容模组、核对逆变器参数，折腾几天几夜，看不出半点故障。 可每月电费单一到手，高额力调罚款准时报到，几千到上万不等。光伏省下来的电费，全给供电局交了罚金，老板直呼得不偿失。 几乎所有人第一反应：要么电容质量差，要么光伏设备有问题。 我们技术团队跑遍上百家厂区排查后发现：90% 罚款和设备好坏无关，只是光伏并网点位置选错，造成补偿柜与电网电表数据不同步，出现 “假性达标”。 分布式光伏并网只分两大类，区别不在于光伏装在哪，而是光伏并网点、电流互感器的相对位置，两种工况对无功补偿的影响天差地别，解决办法完全不一样。

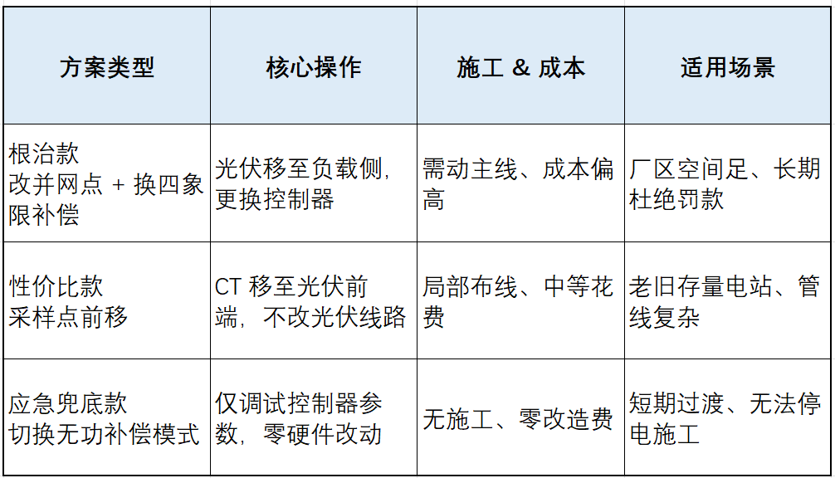

二、优选方案：负载侧并网，几乎不会产生无功罚款 这是业内工程师统一推荐的规范并网方式，适配绝大多数工商业光伏项目。 核心逻辑：光伏并网点设在无功补偿柜后端，补偿器的 CT 互感器，能完整采集车间负载电流 + 光伏双向发电电流所有数据。 简单说：补偿控制器看到的数据，和供电局关口电表计量数据完全同步，不存在信息差。 唯一硬性要求：必须搭配光伏专用四象限无功补偿器。 光伏发电会出现电流双向倒送，普通两象限控制器识别不了反向电流，只有四象限设备能精准区分正向用电、光伏逆流，动态计算无功损耗，自动投切电容。 只要设备选型到位、参数调试正常，基本不会出现月度功率因数不达标、力调罚款的问题，长期运维省心。 三、罚款重灾区：变压器侧并网，藏着看不见的计量大坑 很多老旧厂房、低价简易光伏项目，施工图省事，直接把光伏接在变压器低压端，也就是变压器侧并网，这也是绝大多数无功罚单的源头。 致命缺陷：两套设备 “各算各的账” 1. 补偿柜 CT 只采集厂区负载用电，完全捕捉不到光伏发电电流；它算出的 “达标功率因数”，只代表车间负载，不算光伏倒送的电量。 2. 电网关口电表统计全部电能：总有功 = 车间负载有功 - 光伏发电有功。光伏只发有功、不产生无功，变压器、电机全天持续消耗无功；光伏抵消大量有功后，月度有功基数大幅缩水，无功损耗却没变。 最终结果就是：控制器屏幕看着满分达标，供电局电表核算月度平均功率因数严重偏低，罚款避无可避。 四、变压器侧并网 3 套落地整改方案，按预算、施工条件任选 不用直接拆改整套光伏线路，根据厂区布线难度、改造预算，分根治、性价比、应急三类方案，全部实测有效。 方案 1：改并网点 + 更换四象限补偿器｜一劳永逸根治款 适合有施工空间、想长期稳定运营，杜绝后续反复罚款的厂区。 l 操作：把光伏并网点从变压器前端，调整至电容柜后端负载侧，同步替换适配光伏双向工况的四象限补偿控制器。 l 优势：整改后 CT 完整采集光伏 + 负载全部电流，电表、补偿柜数据完全统一，从根源消除计量偏差，后续不用反复调试维护。 l 适合：新建光伏改造、厂区配电房布线宽松、可短期停工施工的企业。 方案 2：不改光伏线路，采样点前移｜高性价比存量项目首选 厂区管线错综复杂，挪动光伏并网点停工、改线成本太高，优先选这套高采低补方案。 两种落地操作 1. 高压侧采样（最优）：CT 互感器前移至变压器 10kV 高压端，完整覆盖变压器损耗、光伏倒送、车间负载全部无功，补偿逻辑和电网电表完全对齐，改动极小、不用动光伏主线。 2. 低压侧前移：高压无法加装互感器时，仅把低压 CT 移到光伏并网点前端，不用改动光伏出线。 优势：无需拆光伏、不用大面积停电改造，施工周期短，整改费用低，市面上 80% 存量被罚工厂都在用这套方案。 方案 3：切换补偿运行模式｜零改动应急兜底方案 短期不方便停电施工、预算有限，先靠这套办法快速止损，当月就能减少罚款。 不用改线路、不用更换任何硬件，只调整控制器运行模式： 从常规「功率因数控制模式」，切换为纯无功功率补偿模式。 不再跟着瞬时功率因数投切电容，而是主动全额补偿厂区所有感性无功，把系统总无功无限清零，拉高关口表月度平均功率因数。 优势：当天调试当天见效，零施工成本，适合临时过渡、夜间空载、光伏轻载倒送的短期应急场景。
五、行业避坑总结，老板、电工建议收藏转发 1. 无功罚款从来不是电容、光伏质量故障，是并网布局和补偿逻辑不匹配的系统性问题； 2. 负载侧并网搭配四象限补偿器，是光伏项目无功稳定的最优配置； 3. 变压器侧并网看着施工省事，实则埋下长期罚款隐患，存量项目尽早整改； 4. 改造不用一刀切全套换新，根据现场布线、预算分根治、性价比、应急三套方案灵活选。 你家工厂光伏是变压器侧并网还是负载侧并网？每月力调罚款多少？评论区留下装机容量、并网方式，我们免费帮你排查病根、定制专属整改方案。 建议转发给身边工厂老板、光伏运维电工，避开高额电费陷阱！ 欢迎光临时域电子淘宝店：电力控制仪表行（链接可点击），原厂现货供应易控宝JKG-KAC/JKG-KAZ光伏四象限无功补偿控制器、高采低补无功补偿控制器、电抗器控制型无功补偿控制器，时域SL-603DL光伏并网断路器合分闸专用时间控制器。公司提供远程视频技术指导，若问题没解决，可退货退款。 |
