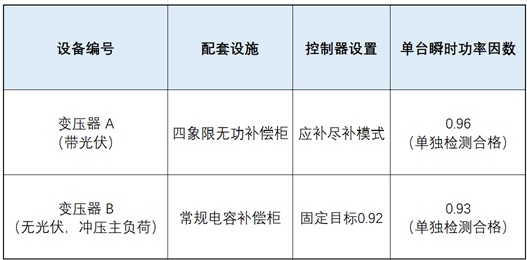

无功补偿改造案例：本想靠光伏增收，全套无功补偿配齐，不料无功漏洞带来天价罚款老张去年砸几十万给自家五金冲压厂铺满光伏板，原本盘算五年回本，往后纯赚，头两月电费确实有所下降，可第三个月电费逆势上涨，半年后电费反倒比装光伏前多花三千。翻遍电费单才发现，一笔上万元的力调罚款直接吞掉光伏收益，几十万投资反倒踩了大坑，急得连夜请我司无功补偿工程师李工上门排查。 一、总表功率因数跌至0.48，高额罚款从天而降 老张拿出电费单，李工给出的解释直击痛点：厂区月度功率因数最低仅0.48，低于考核标准，按电价规则加收力调电费。老张百思不得其解，光伏正常发电、车间补偿柜全套配齐，怎么还会被扣巨额罚款？ 李工赶到配电房，仅十分钟巡查就点破核心问题：厂区无功补偿整套系统白天形同虚设，再加上多变压器共用一块总计量表的布局，双重问题叠加，总表考核直接崩盘。 厂区配电配置如下：
单独测量两台变压器低压侧，电容投切正常、元器件无故障，单台功率因数全部达标。但供电局只以总电表核算月度综合功率因数，两台变压器光伏互供负荷的工况，埋下了罚款隐患。 二、两大隐形坑，24小时持续拉低总表功率因数 李工拿着钳形表实测全天负荷与无功数据，梳理出两大关键问题，也是多数光伏工厂通用通病： 1. 光伏跨变压器供能，无光伏变有功近乎归零，无功占比飙升 白天光照充足，变压器A光伏发电优先供给全厂负荷，多余有功通过母线输送至变压器B冲压设备。变压器B几乎不从电网汲取有功，仅留存电机、油泵产生的感性无功。 供电局考核仅统计电网正向有功，光伏自发自用反向有功不计入核算。总表统计时，变压器B网购有功基数极小，固定无功数值直接拉低整体加权功率因数，单台补偿合格，总表却严重不达标。 2. 传统补偿模式适配不了光伏波动工况，夜间新增容性无功拖累考核 变压器B补偿柜沿用老式0.92固定目标模式，仅适配全厂从电网取电的传统工况。光伏并网后，厂区网购有功大幅波动，残留少量无功就会突破考核线。 夜间全厂停产，光伏逆变器滤波电容持续输出容性无功，老式电容柜只能补偿感性无功，无法抵消夜间容性无功，深夜时段功率因数再度走低，全天持续触发罚款。 三、无需新增电容设备，两套整改方案根治罚款 李工表示不用大规模改造线路、追加电容，仅调整补偿逻辑与运行参数，一天即可完成整改： 1. 统一更换补偿控制逻辑，全部启用应补尽补模式 取消变压器B原有0.92固定目标设置，两台变压器统一更换光伏专用四象限无功补偿控制器，全天最大限度压低系统残余感性无功，适配光伏出力忽高忽低的波动工况，杜绝白天有功不足、无功超标问题。 2. 增设夜间容性无功抑制逻辑，24小时稳定功率因数 配套加装电抗器联动控制，夜间停产逆变器输出容性无功时，控制器自动投切电抗器吸收多余容性无功，避免深夜功率因数暴跌，实现白天补感性、夜间抑容性全自动运行。 整改整体投入不到一万元，改动小、见效快。
四、整改次月见效，力调罚款变电费奖励 调整完成后次月电费账单出炉，老张悬着的心彻底放下：总表月度平均功率因数稳定在0.96，力调电费一栏显示-3700元，从高额罚款转为供电局电费奖励。 叠加光伏自发自用节省的电费，当月总电费相比整改前直接减少近3万元，短短一个月就收回整改成本。老张直言，这次整改直接保住了工厂一整年光伏收益。 五、光伏工厂通用避坑提醒，出现四类信号抓紧检修 时域电子统计华东300余家光伏并网工厂运维数据，九成企业存在功率因数不达标问题，平均每月力调罚款六千余元，不少老板只盯着光伏发电量，忽略电费单隐藏的无功损耗。 厂里出现以下任意一种情况，说明无功补偿系统存在漏洞： 1. 安装光伏后，电费降幅远低于前期测算预期； 2. 电费单力调电费长期为正数，哪怕几百元也是预警信号； 3. 夜间全厂停机，电表无功电量仍持续累积； 4. 电容补偿柜白天投切频次极低，或频繁反复投切。 很多工厂老板、电工都存在思维误区：单台变压器功率因数达标，总表考核就不会出问题。但同一计量点只要有一台变压器配套光伏，其余无光伏变压器会被光伏供电工况联动影响，传统固定0.92补偿标准完全失效。 光伏不是铺完板子就一劳永逸，无功补偿是决定光伏收益的关键一环。跳出单台设备调试思维，以总表电量数据为标准统一优化补偿策略，才能彻底避开力调罚款，守住光伏节电利润。 如果您的企业存在“功率因数不达标” “力调电费罚款”问题，请随时咨询杭州时域电子易控宝技术团队，我们为您提供远程诊断与专业解决方案！ 欢迎光临时域电子淘宝店：电力控制仪表行（链接可点击），原厂现货供应易控宝JKG-KAC/JKG-KAZ光伏四象限无功补偿控制器、高采低补无功补偿控制器、电抗器控制型无功补偿控制器，时域SL-603DL光伏并网断路器合分闸专用时间控制器。公司提供远程视频技术指导，若问题没解决，可退货退款。 |
